Hai teman hobbyes elektronika , kita ketemu lagi utk membahas soal merakit sebuah pemancar FM .
Saya tahu pasti teman2 hobby mendengarkan salah satu acara dari stasiun radio FM di kotamu, apalagi siaran lagu-lagu permintaan pendengar, kamu akan menunggu sambil memegang handphone minta agar lagu permintaan kamu diputarkan dan tak lupa terkirim salam buat teman-teman kamu yang juga lagi ikutan mendengarkan …ha…ha..ha…asyik banget ! .

Tapi pernahkah kamu berpikir dan menghayalkan memiliki stasiun radio FM sendiri ?, pasti asyik deh.
Kamu ajak teman-teman kamu ikutan nyiar sekalian siapkan lagu-lagu yang akan disiarkan dan juga kamu bisa siapin kartu Atensi pemirsa buat pendengar yang akan kamu putarkan lagu permintaannya, pasti seruu deh ! .
Nah teman muda untuk mewujudkan keinginan kamu memiliki pemancar FM sendiri, kali ini aku akan membimbingmu cara merakitnya .

Ini gambar rangkaian pemancar FM 5 Watt:

Daftar Komponen :
R1, 3 ………………….. 47K .
R2 ……………………. 100 ohm.
R4, 5 ………………… 33 K .
R6, 7 ……………….. 22 K .
R8, 9 ………………. 10 K .
R10 ………………… 5K6 .
C1, 19 ……………… 100 nF
C2 ………………….. 2,2 nF .
C3, 10, 13, 16, 18 …….. 22 nF .
C4 ……………………….. 5 pF .
C5, 7 ………………… 18 pF .
C6, 9 ……………….. 20 pF .
C8, 11, 14, 15, 17 ……. 33 pF .
C12 ……………………… 25 pF .
TR1 ……………………. 2SC829 .
TR2 ………………….. 2SC2053 .
TR3, 4, 5, 6, 7, 8 ……… 2SC2538 .
TR9, 10, 11, 12 …….. kamu ganti dengan 1 buah teransistor SC1970 .
Lilitan primer ………… 3 Lilit.
Lilitan sekunder ……… 1 Lilit.
Diameter kawat 0,4 mm .
Diameter koker 5 mm .
L2, 3, 4, 5 …… 3 Lilit .
Diametr kawat 1 mm .
Diameter inti udara 8 mm.

Catatan : Papan PCB kamu bisa beli yang sudah jadi di toko elektronika, tinggal kamu
modifikasi sesuai dengan keterangan gambar di atas dan pemasangan kaki transistor
jangan sampai terbalik karena akan merusakkan transistor tersebut .Pada transistor
SC1970 sebaiknya dipasangi pelat pendingin .

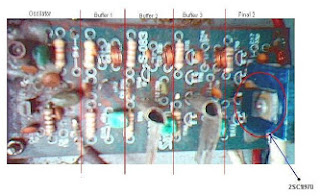

Ini foto rangkaian pesawat pemancar FM 5 Watt:
(Tampak bagian atas )
